產品概述

SZTDS-100F系列超聲波流量計是以時差法原理，測量管道內流動液體流量的儀表。采用先進的信號模擬化處理技術及糾錯技術，使流量?jī)x表更能適應工業現場的環境，計量更方便、經濟、準確。超聲波流量計是一種非接觸式儀表，既可以測量大管徑的介質流量也可以用于不易接觸和觀察的介質的測量。它的測量準確度很高,幾乎不受被測介質的各種參數干擾,尤其可以解決其它儀表不能測量的強腐蝕性、非導電性、放射性及易燃易爆介質的流量測量問題，廣泛應用于石油、化工、冶金、電力、給排水等領域。

安裝方式

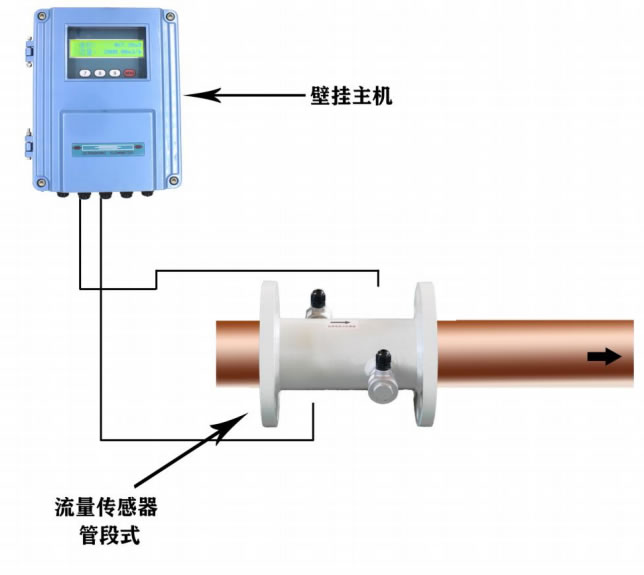

1、管段式安裝

管段式安裝是采用法蘭將管段傳感器與被測管路直接連接的一種測量方式，該款產品解決了外夾式和插入式傳感器在安裝過程中由于人為或被測管道參數不準確引起的誤差而造成測量精度下降的問題，具有測量精度高，穩定性好、免維護等特點，是未來超聲波流量計的發展方向。

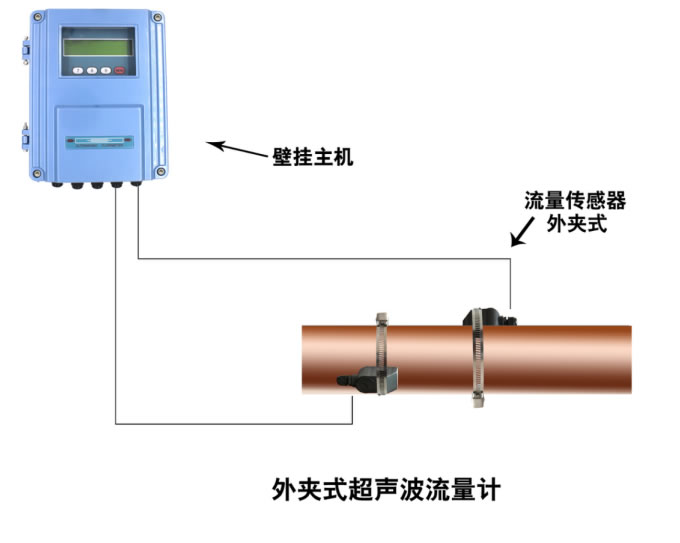

2、外夾式安裝

外夾式安裝是將傳感器粘貼在管道表面從而實現流量測量的一種安裝方式，無需斷管斷流，安裝簡單、方便快捷，真正實現了無損安裝。

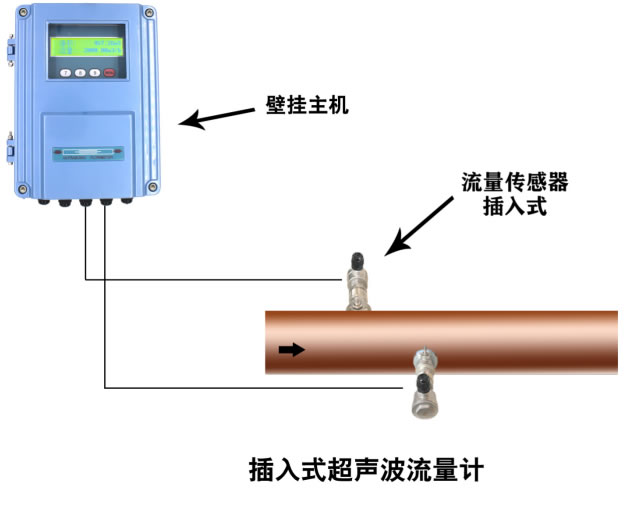

3、插入式安裝

插入式安裝是指在被測管道上利用專用開孔工具在不停產的情況下在線打孔，使傳感器和被測介質直接接觸從而實現流量測量的一種安裝方式，插入式傳感器解決了外夾式傳感器在測量結垢較厚的管道時不易接收到信號及長時間測量信號衰減的問題，具有不停產安裝、免維護、與管徑無關、無壓力損失等特點。管道材質為碳鋼或不銹鋼時可直接焊接安裝，對于不可直接焊接的管道，如鑄鐵、玻璃鋼、PVC、水泥管等需配備廠家制作的專用管箍方可安裝，為防止漏水，用戶訂貨時請?zhí)峁┍粶y(cè)管道的準確外徑或周長。

產品特點

1、安裝形式靈活，傳感器可采用管段、外夾或插入形式安裝。

2、產品采用超聲波時間差原理，準確度可達1.0%。

3、抗干擾能力強, 工作穩定可靠，接口豐富。

4、流量計零部件按照高防護等級標準設計, 可適用惡劣的工作環境。
